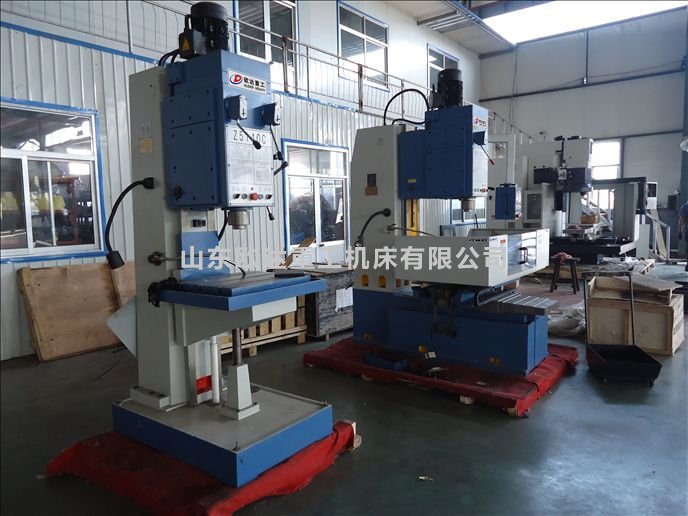

Z5132立鉆 Z5140立鉆 Z5150立式鉆床
時間:2016-10-21 10:30 來源:m.bbdgq.cn 作者:車床
注：B型為可移動工作臺。
|
Z5132立鉆 Z5140立鉆 Z5150立式鉆床的參數/型號 |
Z5132 |
|
最大鉆孔直徑mm |
32 |
|
主軸錐度 |
MT4 |
|
主軸最大行程mm |
200 |
|
主軸箱最大行程mm |
150 |
|
主軸中心至導軌面距離mm |
280 |
|
主軸轉速范圍mm |
50-2000 |
|
主軸轉速級數mm |
9 |
|
Z5132立鉆 Z5140立鉆 Z5150立式鉆床的主軸進給量范圍mm/r |
0.125-0.5 |
|
主軸進給量級數mm |
4 |
|
主軸端至工作臺面最大距離mm |
650 |
|
工作臺尺寸mm |
400×550 |
|
電動機KW |
2.2 |
|
毛重/凈重kg |
1050/960 |
|
包裝尺寸mm |
230×85×115 |
|
立鉆參數/型號 |
Specifications |
Z5140 |
Z5140B |
|
最大鉆孔直徑mm |
Max drilling diameter |
40 |
40 |
|
主軸孔錐度 |
Spindle taper |
MT4 |
MT4 |
|
主軸行程 mm |
Spindle travel |
250 |
250 |
|
Z5132立鉆 Z5140立鉆 Z5150立式鉆床的主軸箱行程(手動)mm |
Spindle box travel(manual) |
200 |
200 |
|
主軸轉速級數 Steps |
Spindle speed steps |
12 |
12 |
|
主軸轉速范圍 r.p.m |
Spindle speed range |
31.5～1400 |
31.5～1400 |
|
進給量級數 |
Spind feed steps |
9 |
9 |
|
進給量范圍mm/r |
Table size spindle feed range |
0.056～1.80 |
0.056～1.80 |
|
Z5132立鉆 Z5140立鉆 Z5150立式鉆床的工作臺面積mm |
Table size |
560 x 480 |
800 x 320 |
|
工作臺縱橫行程mm |
Longitudinal(cross)travel |
|
450/300 |
|
工作臺升降行程mm |
Vertical travel |
300 |
300 |
|
主軸端面至工作臺面最大距離 mm |
Max distance between spindle and table |
750 |
750 |
|
主電機功率 kw |
Moin motor power |
3 |
3 |
|
外型尺寸 mm |
Overall size |
1090 x 905 x2530 |
1300 x 1200 x2530 |
|
機床重量 kg |
Net weight |
1250 |
1350 |
|
參數/型號 |
|
Z5150 |
Z5150B |
|
最大鉆孔直徑mm |
Max drilling diameter |
50 |
50 |
|
主軸孔錐度 |
Spindle taper |
MT5 |
MT5 |
|
主軸行程 mm |
Spindle travel |
250 |
250 |
|
主軸箱行程(手動)mm |
Spindle box travel(manual) |
200 |
200 |
|
Z5132立鉆 Z5140立鉆 Z5150立式鉆床的主軸轉速級數 |
Spindle speed steps |
12 |
12 |
|
主軸轉速范圍 r.p.m |
Spindle speed range |
31.5～1400 |
31.5～1400 |
|
進給量級數 |
Spind feed steps |
9 |
9 |
|
進給量范圍mm/r |
Table size spindle feed range |
0.056～1.80 |
0.056～1.80 |
|
工作臺面積mm |
Table size |
560 x 480 |
800 x 320 |
|
Z5132立鉆 Z5140立鉆 Z5150立式鉆床的工作臺縱橫行程mm |
Longitudinal(cross)travel |
|
450/300 |
|
工作臺垂向行程mm |
Vertical travel |
300 |
300 |
|
主軸端面至工作臺面最大距離 mm |
Max distance between spindle and table |
750 |
750 |
|
主電機功率 kw |
Moin motor power |
3 |
3 |
|
外型尺寸 mm |
Overall size |
1090 x 905 x2530 |
1300 x 1200 x2530 |
|
機床重量 kg |
Net weight |
1250 |
1350 |
|
